Android仿腾讯新闻创意截屏

前不久使用腾讯新闻的时候，偶然间发现一个很酷炫的功能——创意截屏，大概就是截取当前屏幕生成一张图片，然后可以在这张图片上添加多个自定义标签。功能支持多种手势操作，包括单手拖动、缩放、旋转、删除；双手缩放、旋转等，并可动态更改文字标签内容，使用过程中基本没有卡顿现象发生。本文主要就讲讲我是怎么实现创意截屏功能，当然条条大路通罗马，每个人可能都有自己的实现方式，欢迎大家拍砖并提出建议。

截屏预览

首先看看实现后的整个创意截屏的样子吧，最直观。PS：在我的几个测试机上基本没有卡顿现象，很流畅。

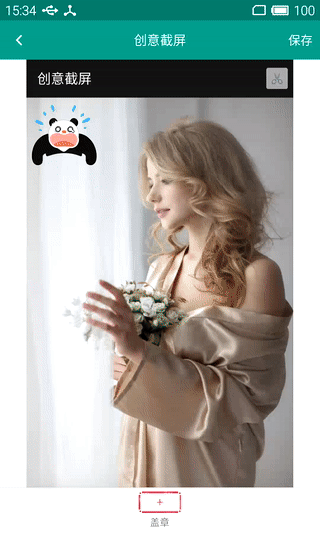

（图1）打开APP后，截取屏幕进入添加标签即可体验。

关键细节

起初看到创意截屏这个功能，私以为比较简单，结果在进行编码过程中，才发现里面有很多细节需要进行考虑。

  1. 标签（图中虚线框容器）不能完全使用ViewGroup进行拼装，不然进行缩放、旋转、拖动时会出现两个问题：

    性能问题，会出现明显的卡顿现象;

    显示问题，当标签进行缩放时，其实标签左上删除、右下缩放与旋转按钮一直保持大小不变。若使用整体缩放，则会出现一起放大缩小，不符合效果；当然也可进行特殊处理，比如针对这俩按钮进行反比例缩放。

    在本文中，关键解决方案在于将整个标签内容ViewGroup生成Bitmap，然后维护标签、删除、拖放按钮等的绘制矩阵，在onDraw中自定义绘画，非常灵活，性能很不错。

  2. 缩放、旋转、拖动相关，其中每个功能都有多种实现方式，比如旋转可用库函数setRotation或canvas.rotate画布操作、拖动可动态改变margin或使用canvas.translate实现等。先不说使用库函数会遇到兼容低版本问题，而且对性能也有很大影响，如当缩放比例很大时，拖动过程中会出现非常明显的卡顿现象。在本文中，针对标签的使用场景（频繁缩放、旋转、拖动等）选用画布Canvas操作才是上策。

  3. 事件分发，当容器中存在多个标签时，就会判断是哪个标签接收并处理事件。通过上段知道，我放弃使用库函数进行缩放、旋转、拖动，选用画布Canvas进行操作，同样，Canvas操作也带来了另外的问题，如：

    • 事件接收的坐标点不会跟着Canvas改变，如View在A坐标canvas.translate移动到B坐标后，View接收事件的坐标点还是会停留在原A坐标。因此，我们还需手动维护虚线框、删除、缩放与旋转按钮的当前绘制矩阵，以便事件分发时判定。

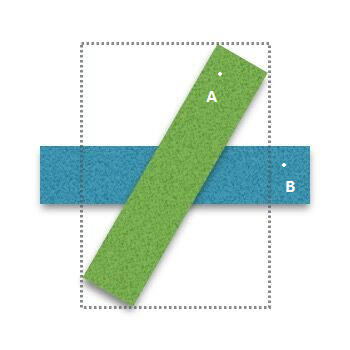

    • 当View旋转后，如何判定坐标是否在View区域内。如下面图2所示，假设蓝色矩形为我们维护的原始矩阵matrix，当我们调用matrix.postRotate进行旋转操作后，matrix会变成图2中的虚线框区域，而实际上应该为绿色区域，若不进行处理，则会判断错误。本文中使用了小技巧，即我们维护一个未旋转的matrix(包含缩放、拖动)和一个旋转角度变量rotation。当判断图中点A是否在绿色区域内，则可将其反向旋转rotation后变成点B，判断点B是否在蓝色矩形中即可。


      （图2）坐标点判断示例。

  4. 虚线框绘画，使用DashPathEffect绘制虚线框时，为了能让其动起来，不可避免地会根据phase创建很多对象，若不能有效处理，则会导致频繁地内存回收，影响性能。本文中优化方式是根据虚线框实、虚线长度创建多个对象循环使用，如：

    private PathEffect getPathEffect() {
    // phase值在 0 - mDashMinSize 之间循环
    mDashPhase %= mDashMinSize;
    PathEffect effect = mPathEffects[mDashPhase];
    // 判定当前phase的DashPathEffect对象是否创建，是则循环使用，反之新建
    if (effect == null) {
        effect = new DashPathEffect(mDashFloats, mDashPhase);
        mPathEffects[mDashPhase] = effect;
    }
    mDashPhase++;
    return effect;
}

  5. 软键盘遮挡输入框或界面上移。当我们需要编辑文本的时候，基本都会遇到软键盘把输入框遮挡或导致界面整个上提的问题，google一圈下来基本都是说调整android:windowSoftInputMode属性为"adjustResize"或"adjustPan"，而这并不能完全解决问题还需要调整布局，比较麻烦。本文使用的方法是将输入框放入dialog或popupwindow中，这不但可以解决前述问题，还能将代码组织得更模块化。

代码分析

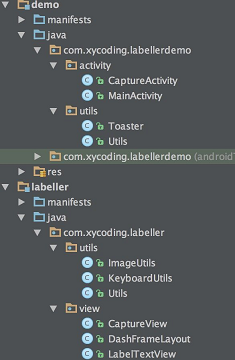

（图2）代码组织结构。

先说说整个代码结构吧，核心在图2 labeller 库中的CaptureView和DashFrameLayout。

CaptureView

本类主要负责整个创意截屏界面处理，包含内容、下方添加标签、输入框等区域。 有个关键地方就是当设置完成图片内容后，内容区域的高宽度需要完全匹配图片大小，否则当进行拖动操作时，标签会移出图片，最后的保存操作时也会出现空白区域，非常不美观。关键代码如下：

    private void setImageBitmap(Bitmap bitmap) {
        mContainerLayout.getLayoutParams().width = bitmap.getWidth();
        mContainerLayout.getLayoutParams().height = bitmap.getHeight();
        mImageIV.getLayoutParams().width = bitmap.getWidth();
        mImageIV.getLayoutParams().height = bitmap.getHeight();
        mImageIV.setImageBitmap(bitmap);
    }

添加标签时，还需维护当前处于焦点的标签，以便处理是否显示虚线框，如下：

    private void addLabel(View view) {
        final DashFrameLayout dashFrameLayout = new DashFrameLayout(getContext());
        // 添加监听器，记录状态
        dashFrameLayout.setLabelListener(new DashFrameLayout.LabelListener() {
            @Override
            public void onFocus() {
                mFocusLabel = dashFrameLayout;
            }

            @Override
            public void onClick() {
                onLabelClick();
            }
        });
        dashFrameLayout.addView(view);

        hideFocusLabelDashBorder();
        mFocusLabel = dashFrameLayout;

        mContainerLayout.addView(dashFrameLayout);
    }

DashFrameLayout

本类应该是创意截屏功能的核心所在，即标签（虚线框容器），包含几大部分：左上角删除按钮、右下角拖放与旋转按钮、中间虚线框容器、标签内容。

初始时，需计算各个部分的绘制矩阵，并将标签内容生成bitmap，提高性能。核心代码如下：

        Rect rect = new Rect();
        mChildView.getLocalVisibleRect(rect);

        // 计算虚线框绘制位置，注意虚线框与label之间存在margin
        mDashRectF.left = rect.left - margin;
        mDashRectF.top = rect.top - margin;
        mDashRectF.right = rect.right + margin;
        mDashRectF.bottom = rect.bottom + margin;

        // 计算删除按钮初始中心坐标
        mDelPoint[0] = mDashRectF.left;
        mDelPoint[1] = mDashRectF.top;

        // 计算拖放按钮初始中心坐标
        mDragPoint[0] = mDashRectF.right;
        mDragPoint[1] = mDashRectF.bottom;

        // 将view转换为bitmap，便于旋转、缩放时提高性能
        mLabelBitmap = ImageUtils.captureScreenByDraw(mChildView);

然后根据维护的矩阵，自定义onDraw方法，如下：

    @Override
    protected void onDraw(Canvas canvas) {
        // 画标签
        canvas.drawBitmap(mLabelBitmap, mViewMatrix, null);
        if (mShowDashBorder) {
            // 画虚线框
            mDashPaint.setPathEffect(getPathEffect());
            canvas.save();
            canvas.concat(mViewMatrix);
            canvas.drawPath(mDashPath, mDashPaint);
            canvas.restore();

            // 画删除按钮：左上角
            canvas.drawBitmap(mDelBitmap, null, mDelDrawRectF, null);

            // 画拖放按钮：右下角
            canvas.drawBitmap(mDragBitmap, null, mDragDrawRectF, null);
        }
    }

其他很关键的比如事件分发，因代码过长，不在此累述，请参考源代码中onTouchEvent实现方法。PS：单手旋转、缩放操作，可将其认为双手操作，只不过其中一只手固定在标签中心。

有疑问或者觉得不对的地方还请指正，谢谢。

创意截屏源码：https://github.com/xymelon/nov-capture
